Rittoオリジナルデジタル簡易業務用無線機EUM-05FL/DCR
音声通話＆データ伝送デジタル簡易業務用無線機EUM-05FL/DCR
※(株)日立国際電気製 当社オリジナル品
本製品は㈱日立国際電気が製造するデジタル携帯型無線機EUM-05FL/Cをハード変更及びソフト
開発を行い音声通話及びデータ伝送を可能としたリットーオリジナルデジタル専用無線機EUM-05FL/DCRです。
従来のデータ伝送はアナログ小エリア簡易無線で出力1W及び送信機付属アンテナのみで変更が不可能でしたが 本製品は5Wの高出力及び外部アンテナ接続が可能となり、広範囲データ伝送を行う事ができます。
通常は付属のバッテリーで音声通話、オプションのユニットを取付ける事でデータ伝送用に簡単に変更ができます。
送信ユニットは電源部、IF部、放熱用ヒートシンクが一体とコンパクト設計で5Wの出力が可能となります。
受信側は車載用の車載ユニット及び有人測量用の受信ユニットが選択可能です。
データ伝送時仕様
| 周波数 | 467.0000～467.4000MHｚの6.25KHｚ間隔の周波数65波 |
|---|---|
| 通信方式 | プレストーク |
| 出力 | 5W/1W(本体で設定変更が可能） |
| 変調方式 | 4値FSK |
| 受信方式 | ダブルスーパーヘテロダイン方式 |
| 受信感度 | -3dBμTYP(BER1×10ﾏｲﾅｽ2乗) |
| 電波の形式 | F1D |
| 通信速度 | 38,400bps (GPS-無線機間) 4,800bps (エアー間） |
| 電源電圧 | DC8.0V |
| 消費電力 (電池パック稼働時） |
送信時 1W 約1.2A 5W 約2.2A 受信時 約0.5A(スピーカ出力1W) 待受時 約0.17A |
| 寸法 (無線機搭載時) |
送信ユニット 約H80×W65×D170(mm) 車載ユニット 約H50×W90×D120(mm) （突起物を含まず） |
| 質量 (無線機搭載時） |
送信ユニット 約650ｇ 車載ユニット 約350ｇ |
| ユニット消費電流 (無線機搭稼働時) |
送信ユニット 1W 約0.8A 5W 約1.4A (DC13.8V 冷却ファン稼働時) 車載ユニット 約0.16A(DC11～32V) |
| 認証番号 | 001SVAA1017 (2011年6月29日） |

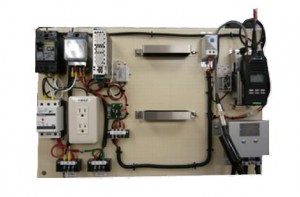

データ伝送用基準点設備
デジタル無線機を基準点で使用する時のＧＰＳ基準局ＢＯＸです。
ユーザーの皆様の使用条件にカスタム製作を行っていますのでご利用の時はお問い合わせをお願いします。
