GPS基準局BOXの構成

2012.07.05|お仕事

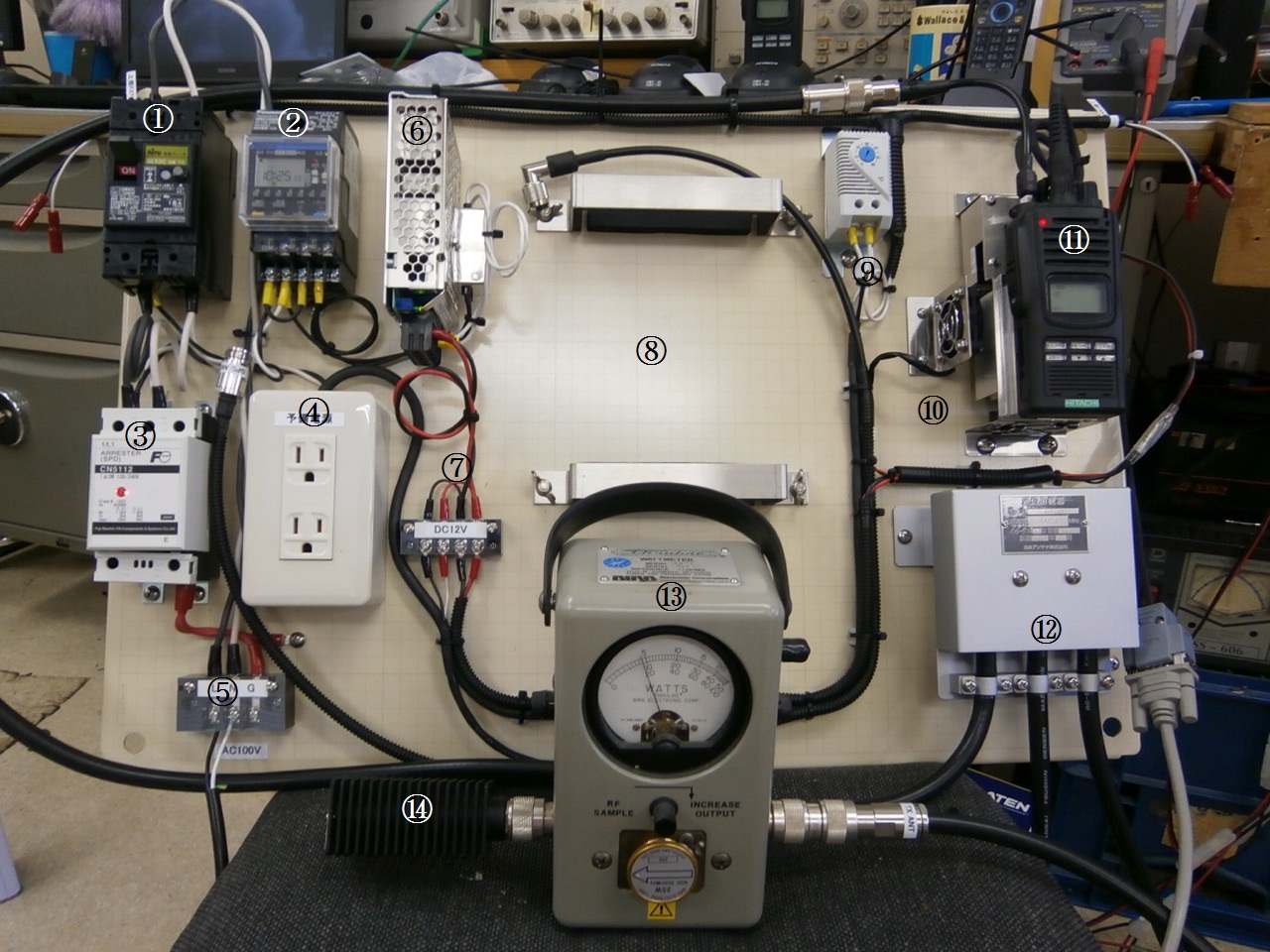

GPS基準局BOXの内部写真を公開したらお問合せが有りましたので説明させて頂きます。

①漏電ブレーカ

②タイムスイッチ(消し忘れ防止用)

③AC100V用アレスタ(誘導避雷対策用)

④予備電源コンセント

⑤AC100V電源入力端子(必ずアースを取って下さい)

⑥スイッチングレギュレータ&ノイズフィルタ

⑦DC12V出力端子

⑧GPS取付位置

⑨冷却ファン温度管理設定サーモスタット

⑩PA部強制空冷用ファン

⑪EUM-05FL/DCR&FBDC-101

⑫同軸避雷器(周波数指定、受注生産品、要アース)

⑬電力計(動作確認で出力測定)

⑭ダミーロード(疑似空中線)

となります。屋外収納BOXには4ヵ所にルーバをセットして上部2ヵ所で強制排気、下部2ヵ所が吸気となります。サーモスタットは通常30℃でONに設定しています。

※⑪EUM-05FL/DCR&FBDC-101及びGPSアンテナケーブル別途お買求め下さい。

また、AC100V入力用電源ケーブルはご自分で用意して下さい。
