受注生産品

車輌電源装置
プリント基板
RS232Cスプリッタ
ケーブル加工
取付金具

受注生産品PDFダウンロード

重機搭載用車輌電源装置

振動ローラなどの重機に搭載してバック信号及び起振力信号をアナログからRS232Cレベルに変換するIFユニットを搭載しています。ワイド入力電圧で重機の電圧を気にしないで搭載することが可能です。

専用基板設計

車輌電源装置等のご注文には専用基盤を設計・製作して納品させて頂きます。基本 1.6t FR-4 両面鉛フリー半田、グリーンレジスト処理です。車輌電源装置用専用基板は在庫品ですが、仕様・構成で基板変更が必要な時は別途費用が発生します。

GNSS用電源/IF専用基板はNovAtel 社OEM719、OEMStarNVS社 NV08C-RTK、NV08C-RTK-A、NV08C-RTK-M
NVS社 NV08C-CSM上記は在庫品です。

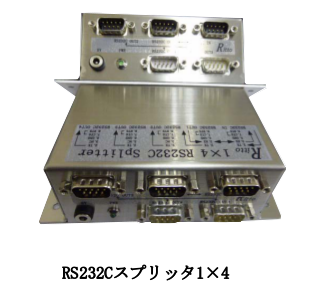

RS232Cスプリッタ

シリアルデータを2/4分配する分配器です。
OUT1のみRX,TXが接続されていますので接続機器の設定を行うことができます。入力データはCMOSレベル変換後に分配して再度RS232Cレベル変換していますので安定したデータ出力になります。また、ケーブル間に接続するとケーブル長を通常の2倍にする事ができます。
出力はストレート又はクロスを電源電圧はDC3.3V,5V,12Vから指定して下さい。
寸法40×130×22(H) ※突起物含まず


同軸ケーブル加工

ご希望のコネクタ、ケーブル長で同軸ケーブルの加工を行います。
GPSアンテナケーブル用TNCコネクタ、無線アンテナケーブルN用コネクタは通常在庫しています。
同軸ケーブル3D-2V,5D-2Vはフジクラ製、コネクタはアルミック電機製です。また、超低損失同軸ケーブル5D-HFA関西通信製です。
通常在庫コネクタ(圧着タイプ)
3D-2V SMA-P,SMA-J,TNC-P,N-P,N-J
5D-2V TNC-P,N-P,SMA-P
5D-HFA TNC-P,N-P,SMA-P
中継・変換コネクタ
TNC-JJ,TNCP-NJ,TNC-LA,N-JJ,N-PA-JJ,NP-TNCJ,N-LA,SMAP-NJ,MP-NJ,MJ-NP
その他締付けタイプ、8D,10D用コネクタの在庫があります。

その他ケーブル加工

ご希望のコネクタ、ケーブル長でケーブルの加工を行います。
はんだが基本ですがJST社のPH、XH、XA、VHは加工可能です。
国内、海外メーカーで入手可能品が対象となります。

Panasonic CF20用パソコンケース

錆の心配が無いステンレスSUS304仕様簡易防水型ケースです。
ボルトは全てステンレス仕様でマグネットベースの時は防振ゴム、マグネットの一部に鉄が含まれ
ています。
取付ベースの変更で重機壁面及び手すりに取り付けが可能です。
CF-20をケースに収納した状態でフロント部の画面扉を開けて設定することが可能です。
電源/データケーブルは専用品となります。

※重機搭載金具及び収納ケースを自社ブランドで販売をご希望の場合は設計費用及び試作費用及び諸費
用が必要です。
写真はワンユーザー専用設計品です。

重機搭載金具・収納ケース

無線機、GPS、電源、IFなどの機器を重機に搭載する金物を製作しています。当社にデータのある重機は製作が可能ですが、新機種でデータの無い機種は取付場所の寸法等詳しい打ち合わせが必要です。基本はステンレスで搭載する重機に溶接が必要な場合は溶接部のみ鉄での製作となります。

削り出し加工

ステンレス、アルミを削り出しで加工しています。
※加工は全て当社指定工場にて行っています。
